iDEA – Geração automática do diagrama do CLP com a biblioteca de macroblocos

A série 2025 de softwares iDEA e CADelet apresenta uma nova e poderosa funcionalidade: a geração otimizada do diagrama elétrico para a cadeia de I/O do CLP. Agora, após a definição do projeto na janela Gestão do PLC, o software pode gerar automaticamente a representação distribuída das conexões entre o CLP e seus dispositivos.

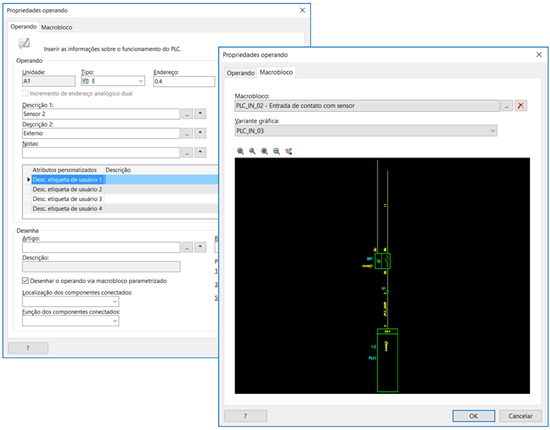

O segredo dessa inovação está no uso de macroblocos parametrizados com tipo PLC. Esses blocos foram projetados para representar as cadeias de I/O, integrando o símbolo do operando e o diagrama elétrico em um único componente, garantindo uma representação flexível, rápida e consistente.

Com essa abordagem, o diagrama pode ser montado rapidamente, seja inserindo os macroblocos manualmente da Biblioteca, seja utilizando o Fast Builder e, em seguida, reconstruindo o projeto a partir da janela PLC.

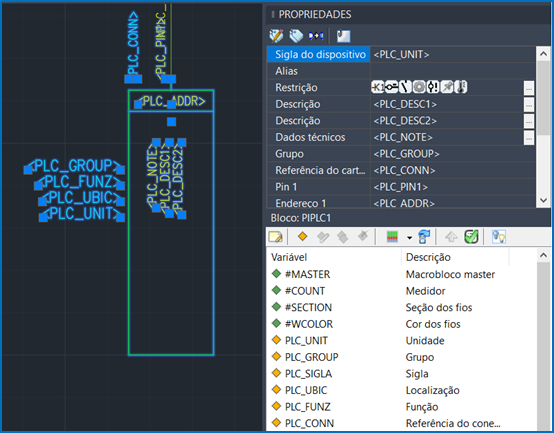

O software transmite os dados do operando através de variáveis dedicadas em macroblocos de CLP, definidos em um perfil personalizável, o que torna o processo ainda mais eficiente. Mais uma vez, os softwares da Electro Graphics são a ferramenta ideal para tornar seu projeto mais eficaz.

Quer ver como funciona na prática? Solicite uma demonstração gratuita e descubra como os nossos softwares podem otimizar os seus projetos!

---
