Novidades da Série 2026 – Linha Ampère

A nova Série 2026 do Ampère, software da Electro Graphics dedicado ao cálculo e verificação de redes elétricas em baixa e média tensão, já está disponível.

A atualização traz uma série de melhorias e novas funcionalidades que elevam o desempenho do software, oferecendo mais precisão, aderência às normas brasileiras e internacionais e maior automação nos processos de projeto.

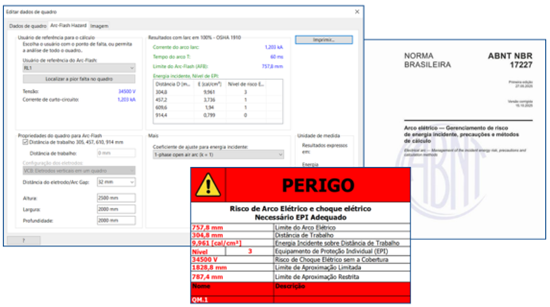

Conformidade com a ABNT NBR 17227 e novos métodos de cálculo de Arc Flash

Uma das principais novidades do Ampère Série 2026 é a atualização completa do cálculo de Arc Flash, agora alinhado à norma ABNT NBR 17227.

O software incorpora dois novos métodos de cálculo:

• OSHA 1910.269, aplicável a sistemas de 15 a 800 kV em corrente alternada;
• Stokes e Oppenlander, voltado para redes em corrente contínua de qualquer tensão.

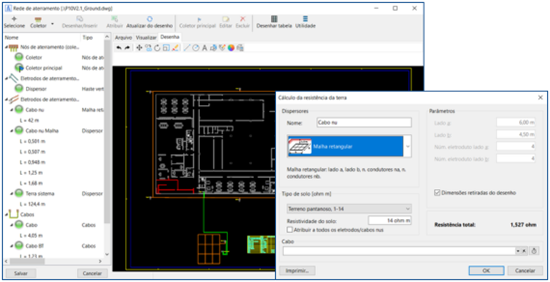

Novo gerenciador de rede de aterramento

Outra grande novidade é o novo módulo de gerenciamento da rede de aterramento, desenvolvido em ambiente CAD proprietário.

O recurso permite desenhar e configurar redes completas de aterramento com eletrodos, cabos, bobinas de Petersen e coletores, podendo ser utilizado em duas modalidades:

• Com desenho, oferecendo total controle em ambiente DWG com objetos reutilizáveis e escala real;
• Clássica, com uma abordagem simplificada, sem representação gráfica.

Verificação de energia passante e correntes de falta nos condutores da rede de aterramento

O software agora realiza verificações automáticas de energia específica passante e correntes de falta nos cabos da rede de aterramento, conforme as condições de instalação e características normativas da IEC 60364-5-52.

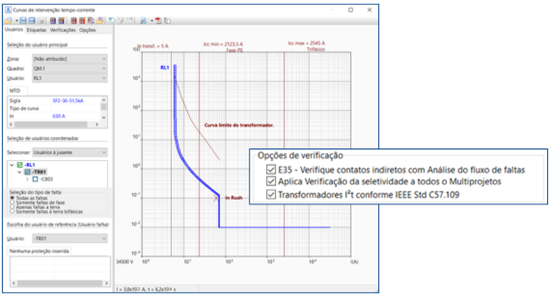

Curvas de suportabilidade térmica dos transformadores

Com base na norma IEEE Std C57.109, o Ampère agora apresenta a curva de suportabilidade térmica (danificação) dos transformadores diretamente no gráfico tempo-corrente.

O software realiza automaticamente o cálculo conforme a categoria e o tipo de ligação do transformador, permitindo análises mais completas e seguras para diferentes cenários de falta.

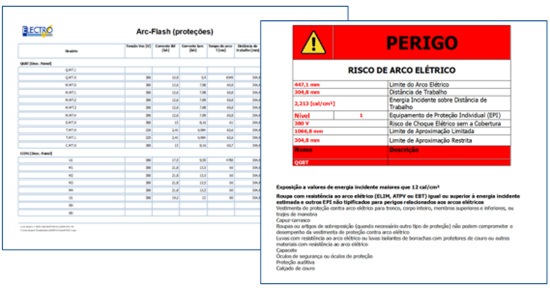

Novos relatórios e opções de impressão

A Série 2026 também traz novas opções de relatórios e impressão, com foco na clareza das informações e na personalização dos documentos.

Entre as novidades estão:

• Emissão direta de etiquetas de “Atenção” no módulo de impressão;
• Novo modelo Warning – PPE, que apresenta os EPIs recomendados e permite personalização de imagens e textos;
• Impressões Arc-Flash (tabelar) e Arc-Flash (proteções), com visualizações detalhadas e filtros personalizáveis;
• Opção de incluir marca d’água em formato de imagem nos relatórios.

Clique no ícone abaixo e descubra todos os recursos e melhorias do Ampère Série 2026.

---
