electroBIM – Projetos Elétricos em Ambiente BIM – Revit

A crescente adoção da metodologia BIM tem impulsionado a evolução dos softwares de projeto elétrico. A Série 2026 da Electro Graphics reflete esse avanço, com foco na integração completa de redes elétricas e auxiliares em edificações.

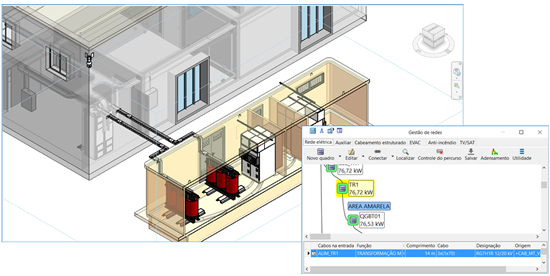

Dentro desse cenário, destaca-se o electroBIM, o novo plug-in para Autodesk Revit®, desenvolvido para ampliar a capacidade de desenvolvimento de sistemas de distribuição elétrica diretamente no ambiente BIM.

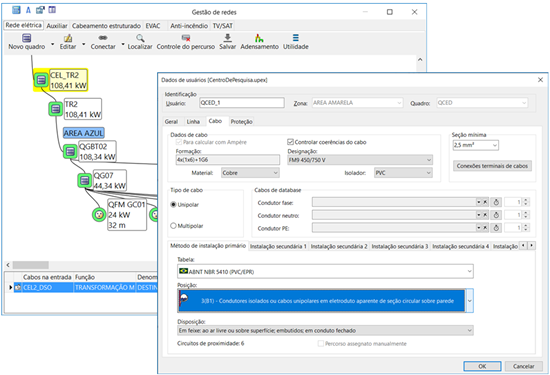

O electroBIM oferece uma interface intuitiva em estrutura de árvore, que permite ao projetista gerenciar toda a rede elétrica de forma organizada — desde o ponto de fornecimento até quadros, prumadas e cargas terminais.

Para usuários do Ampère, o fluxo de trabalho se torna ainda mais poderoso, permitindo importar toda a inteligência de cálculo da rede diretamente para o Revit. Já para quem não utiliza o software, o electroBIM disponibiliza a Gestão de Redes Clássica, possibilitando a criação de redes radiais completas com total autonomia e controle dos dados elétricos.

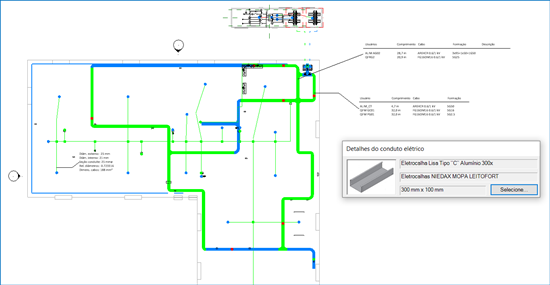

Com uma metodologia consistente e alinhada às práticas de engenharia, o plug-in permite definir elementos da rede, estabelecer conexões entre cabos e obter roteamento automático e otimizado dentro dos condutos do modelo BIM.

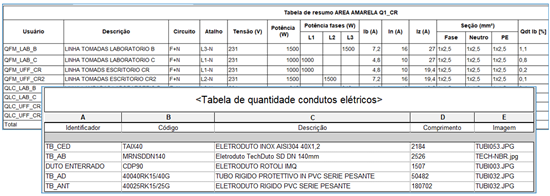

Outro diferencial está na geração automática de documentação: o electroBIM cria tabelas personalizadas por painel, listas completas de cabos e componentes, além de manter todas as informações atualizadas conforme as alterações do projeto. Com o electroBIM, o Autodesk Revit® se transforma em uma plataforma ainda mais robusta para projetos elétricos, elevando o nível de produtividade, precisão e integração.

Solicite uma demonstração com nossa equipe técnica e descubra como o electroBIM pode oferecer precisão e conformidade normativa aos seus projetos elétricos em ambiente BIM!

---
