News

Nova NR 10: Adeque seus Projetos com o Software Ampère

O cenário da segurança elétrica no Brasil acaba de mudar drasticamente. A publicação da Portaria MTE nº 737 trouxe a tão esperada reformulação da NR 10. Com foco total na harmonização com o Gerenciamento de Riscos Ocupacionais (GRO/PGR), a nova norma eleva o rigor técnico e estabelece novos parâmetros obrigatórios para profissionais e empresas do setor.

O que muda com a nova NR 10 (Portaria MTE 737)?

A principal mudança é a integração obrigatória do Prontuário de Instalações Elétricas (PIE) ao Programa de Gerenciamento de Riscos (PGR) da empresa. Isso exige que cada memória de cálculo, diagrama unifilar e estudo de seletividade seja diretamente indexado aos riscos ocupacionais de cada setor.

Como adequar os projetos elétricos ao GRO/PGR exigido pela norma?

A adequação exige a emissão de relatórios dinâmicos de engenharia que comprovem a seletividade da proteção, o cálculo exato da energia incidente de Arc Flash e a robustez da malha de aterramento, mitigando riscos legais e operacionais.

Requisito da Nova NR 10	Impacto Direto no Projeto Elétrico	Como o Software Ampère Resolve
Integração com GRO/PGR	Necessidade de inventário de riscos elétricos mapeado e detalhado por zona técnica.	Emissão automatizada de relatórios técnicos de conformidade estruturados para o PGR.
Rigor em Engenharia de Mitigação	Obrigatoriedade de simulação realista de curtos-circuitos e seletividade técnica.	Cálculo preciso de correntes de curto-circuito em malhas de BT/MT e ferramentas de coordenação de proteção.

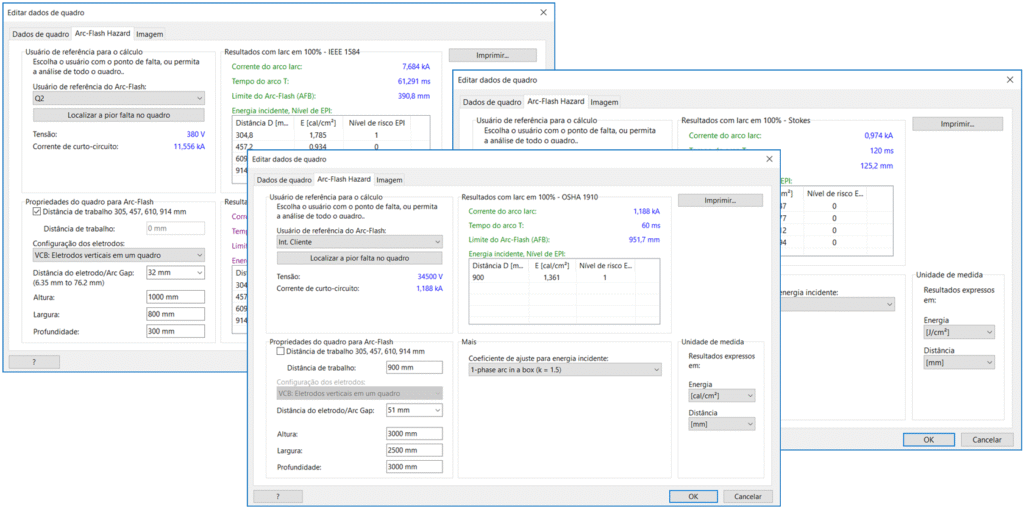

Análise de Energia Incidente	Exigência de definição exata das vestimentas e EPIs com base no risco de arco elétrico.	Módulo integrado de cálculo de Arc Flash totalmente alinhado com as especificações técnicas da ABNT NBR 17227.

Como o Software Ampère Auxilia os Projetistas Frente à Nova NR 10?

O Ampère foi desenvolvido especificamente para automatizar e conferir precisão cirúrgica aos estudos de engenharia elétrica mais complexos, incluindo os cálculos de curto-circuito, seletividade e perigo de arco elétrico (Arc Flash). Veja como ele responde diretamente às exigências da nova norma:

1. Atendimento Pleno à Recente ABNT NBR 17227 e Normas Internacionais

O Ampère realiza estudos de Arc Flash aplicando rigorosamente os algoritmos das principais referências normativas exigidas pelo mercado nacional e internacional:

• ABNT NBR 17227: A norma nacional para avaliação do perigo de arco elétrico.
• IEEE 1584-2018: O guia padrão global para cálculos de energia incidente.
• NFPA 70E: Referência máxima para práticas de segurança elétrica no ambiente de trabalho.
• Stokes e OSHA: Modelos matemáticos e diretrizes regulatórias essenciais para complementar a análise em diferentes níveis de tensão e configurações.

2. Otimização de Tempos de Interrupção e Seletividade

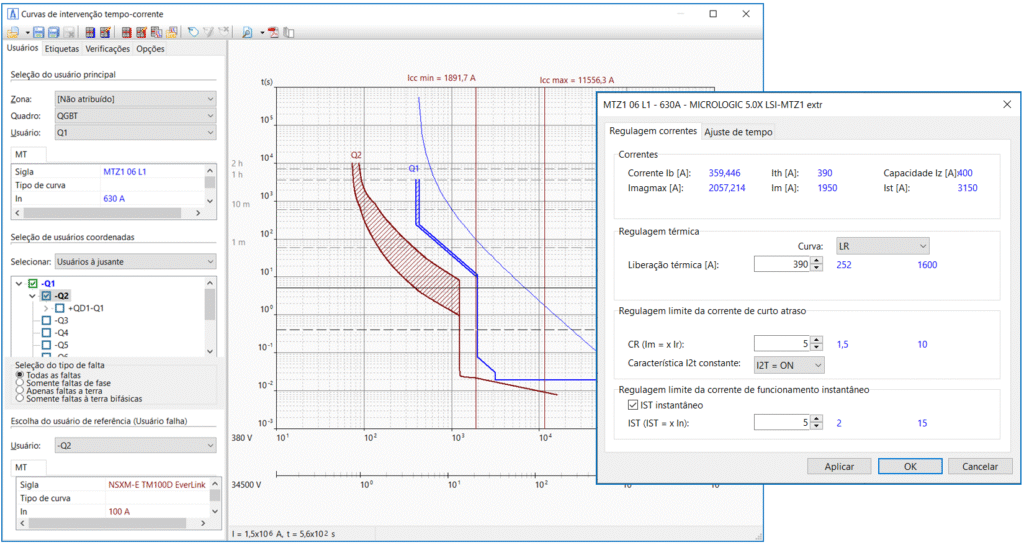

Para cumprir a exigência da Nova NR 10 de selecionar “tempos de interrupção muito curtos”, o projetista não pode recorrer a adivinhações. No Ampère, você realiza o Estudo de Coordenação e Seletividade de forma visual e integrada. Ao alterar o ajuste de um relé ou disjuntor na curva tempo-corrente, o software recalcula instantaneamente a energia incidente resultante daquele tempo de atuação. Isso permite refinar os ajustes da proteção para reduzir o nível de cal/cm² ao menor patamar possível, garantindo um projeto seguro e em total conformidade com a norma.

3. Dimensionamento Técnico de Vestimentas

A nova NR 10 reforça que as vestimentas de trabalho devem ser adequadas às influências térmicas do arco elétrico. Com os relatórios gerados pelo Ampère, o projetista consegue especificar com precisão milimétrica a categoria da vestimenta e o ATPV mínimo necessário para cada painel ou barramento do sistema, evitando tanto a subproteção do trabalhador quanto o superdimensionamento (que gera custos desnecessários e desconforto térmico).

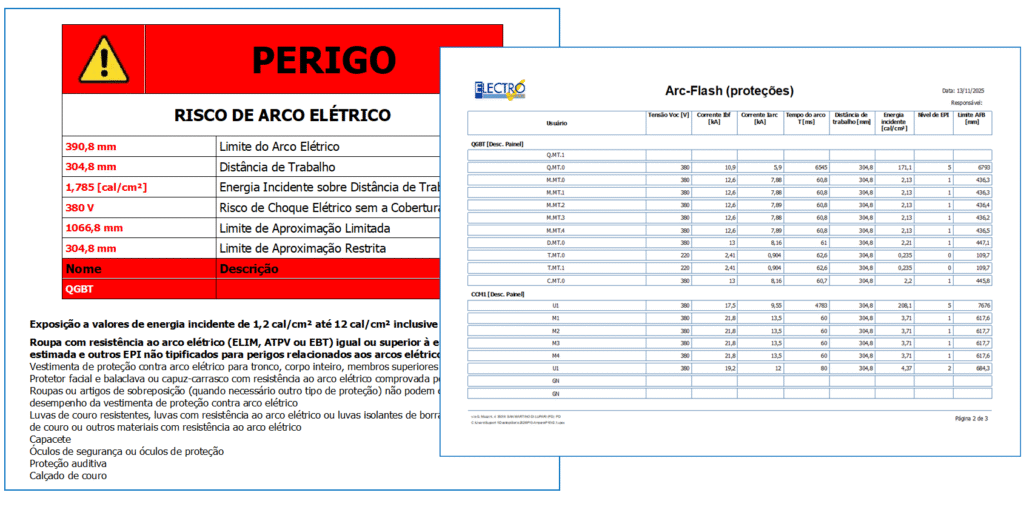

4. Emissão de Etiquetas de Sinalização de Arc Flash prontas

O software não entrega apenas números brutos. Ele gera automaticamente as etiquetas de advertência prontas para impressão, contendo a energia incidente calculada, os limites de aproximação (fronteiras de segurança) e os EPIs recomendados. É a engenharia de projeto entregando a solução pronta para a gestão de segurança (PGR) do cliente final.

A nova NR 10 (Portaria 737/2026) já é uma realidade e concede um prazo de transição para que empresas e profissionais se adaptem. Projetar sem considerar um estudo robusto de Arc Flash tornou-se um risco técnico, ético e jurídico.

Utilizar o Ampère eleva o patamar dos seus projetos elétricos. Mais do que entregar diagramas unifilares, você passa a entregar segurança quantificável, garantindo que seus clientes operem plantas industriais e comerciais protegidas por engenharia de ponta.

Quer preparar seus projetos para a Nova NR 10? Entre em contato conosco e agende uma demonstração gratuita do software Ampère!

Fonte oficial da nova NR-10:

Para conferir o texto integral das mudanças regulatórias, acesse diretamente a Portaria MTE nº 737/2026 publicada no Diário Oficial da União.

---

Artigo preparado e revisado pelo Team Electro Graphics Brasil

---
